亿川产品 油压夹头

V(40-79)大型中實油壓夾頭產品系列

Large wedge type non through-hole power chuck (adapter excluded)

点击产品图片放大

资料下载

在线询盘

产品详细介绍

適用於超大型工件，內徑或外徑之夾持。
夾頭正面滑道處，加裝防護裝置，適合於立車上使用。
具有單動調整底爪行程功能，可夾持大型不規則工件。

2024澳门原料网大全

單位 : mm

型式
規格 		爪數 柱塞行程
(mm) 		半徑爪行程
(單動調整)
(mm) 		最大容許拉力
(kgf) 		最大夾持力
(kgf) 		最大使用油壓力
(kgf / cm2)
40"V-240 3 57 23 + (30) 180 320 42.8
VIT-240 4 57 23 + (30) 180 320 42.8
VE-240 6 57 23+（30） 180 320 42.8
50"V-250 3 57 23 + (30) 180 320 42.8
VIT-250 4 57 23 + (30) 180 320 42.8
VE-250 6 57 23 + (30) 180 320 42.8
63"V-263 3 60 24 + (40) 200 360 46.9
VIT-263 4 60 24 + (40) 200 360 46.9
VE-263 6 60 24 + (40) 200 360 46.9
79"VE-279 6 60 24 + (40) 200 360 46.9


型式
規格 		最高轉速
(r.p.m.) 		重量(kg) 慣性矩
 I(kg‧m2 ) 		適合
油壓缸 		適合硬爪 適合生爪 外徑挾持範圍
(mm)
40"V-240 630 645 82 MS250C HJ40-1 HC40-1 Ø285-Ø1005
VIT-240 550 700 89 MS250C HJ40-1 HC40-1 Ø285-Ø1005
VE-240 450 700 89 MS250C HJ40-1 HC40-1 Ø285-Ø1005
50"V-250 500 890 168 MS250C HJ40-1 HC40-1 Ø270-Ø1250
VIT-250 400 94 177 MS250C HJ40-1 HC40-1 Ø270-Ø1250
VE-250 360 971 183 MS250C HJ40-1 HC40-1 Ø270-Ø1250
63"V-263 400 1800 548 MS250C HJ40-1 HC40-1 Ø390-Ø1600
VIT-263 300 1700 518 MS250C HJ40-1 HC40-1 Ø390-Ø1600
VE-263 280 1800 548 MS250C HJ40-1 HC40-1 Ø390-Ø1600
79"VE-279 230 2850 1350 MS250C HJ40-1 HC40-1 Ø440-Ø2000

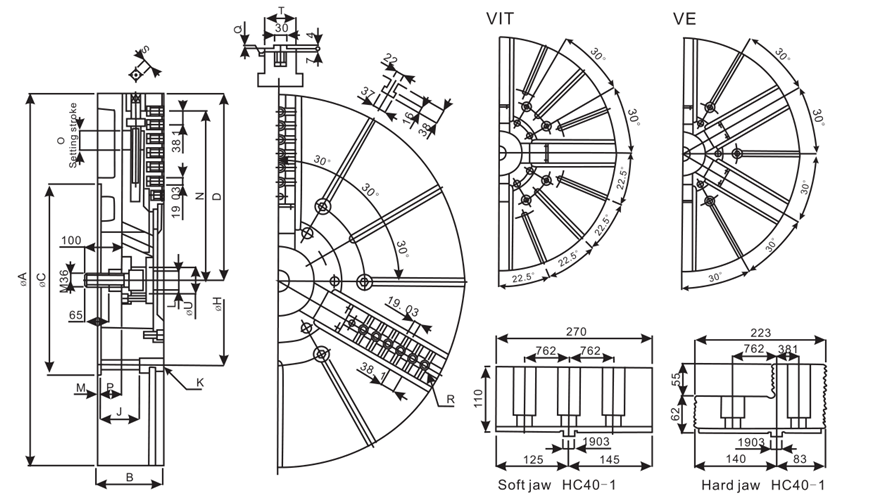

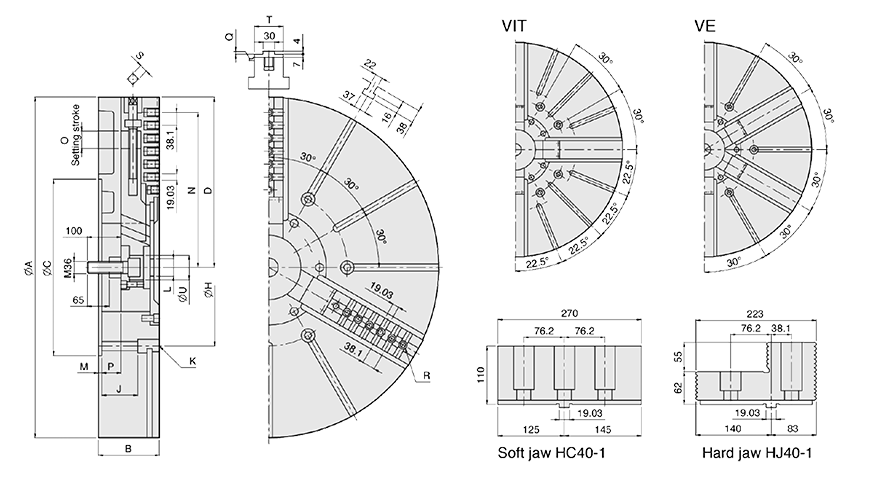

型式尺寸 A B C Dmax. H J K L
40"V-240 1005 180 520 502 463.6 108 M24 M52x1.5
VIT-240 1005 180 520 502 463.6 108 M24 M52x1.5
VE-240 1005 180 520 502 463.6 108 M24 M52x1.5
50"V-250 1250 180 520 623 463.6 108 M24 M52x1.5
VIT-250 1250 180 520 623 463.6 108 M24 M52x1.5
VE-250 1250 180 520 623 463.6 108 M24 M52x1.5
63"V-263 1600 220 720 796 647.6 144 M30 M52x1.5
VIT-263 1600 220 720 796 647.6 144 M30 M52x1.5
VE-263 1600 220 720 796 647.6 144 M30 M52x1.5
79"VE-279 2000 238 720 996 647.6 159 M30 M52x1.5


型式尺寸 M Nmax. O Pmax. Pmin. Q R S T U
40"V-240 8 457 30 59 2 4 7-M24 19 85 72
VIT-240 8 457 30 59 2 4 7-M24 19 85 72
VE-240 8 457 30 59 2 4 7-M24 19 85 72
50"V-250 8 563 30 59 2 4 10-M24 19 85 72
VIT-250 8 563 30 59 2 4 10-M24 19 85 72
VE-250 8 563 30 59 2 4 10-M24 19 85 72
63"V-263 8 738 40 82 22 6 13-M24 22 110 72
VIT-263 8 738 40 82 22 6 13-M24 22 110 72
VE-263 8 738 40 82 22 6 13-M24 22 110 72
79"VE-279 8 914 40 100 40 6 17-M24 22 110 72
