亿川产品 油压夹头

VT&VIT 二爪及四爪中實油壓夾頭

2-jaw and 4-jaw wedge non through-hole power chuck (adapter excluded)

点击产品图片放大

资料下载

在线询盘

产品详细介绍

適合特殊應用例：應用於三爪夾頭無法夾持之特殊形狀工件，如長方形、棒形或凸緣。
可與V或VA系列互換。
基本尺寸規格同V型夾頭。
高性能同V型夾頭。

2024澳门原料网大全

單位 : mm

型式
規格 		爪數 柱塞行程
(mm) 		爪行程直徑
(mm) 		最大
容許拉力
(kn) 		最大夾持力
(kn) 		最大使用油压力
(kgf/cm2) 		最高轉速
(r.p.m.)
VT-206 2 20 9.2 1224 3569 17.3 5200
VT-208 2 21 9.7 1683 5098 16.3 4500
VT-210 2 25 8.8 1988 7342 19.4 4000
VT-212 2 30 10.5 2804 10605 18.4 3300
VIT-212 4 30 10.5 4181 15907 27.5 2800
VT-215 2 35 16 5557 16927 21.7 3000
VIT-218 4 35 16 8362 25391 32.6 2300


型式
規格 		重量
(kg) 		慣性矩
I(kg‧m2) 		適合
油壓缸 		適合硬爪 適合生爪
外徑挾持範圍
(mm)
VT-206 12 0.045 MS105C HJ06 HC06 Ø18-Ø165
VT-208 22 0.13 MS125C HJ08 HC08 Ø26-Ø210
VT-210 33.5 0.29 MS125C HJ10 HC10 Ø26-Ø254
VT-212 59 0.7 MS150C HJ12-1 HC12-1 Ø26-Ø304
VIT-212 63.4 0.74 MS150C HJ12-1 HC12-1 Ø26-Ø304
VT-215 100.6 1.7 MS200C HJ15-1 HC15-1 Ø68-Ø381
VIT-218 119 2.975 MS200C HJ15-1 HC15-1 Ø130-Ø450

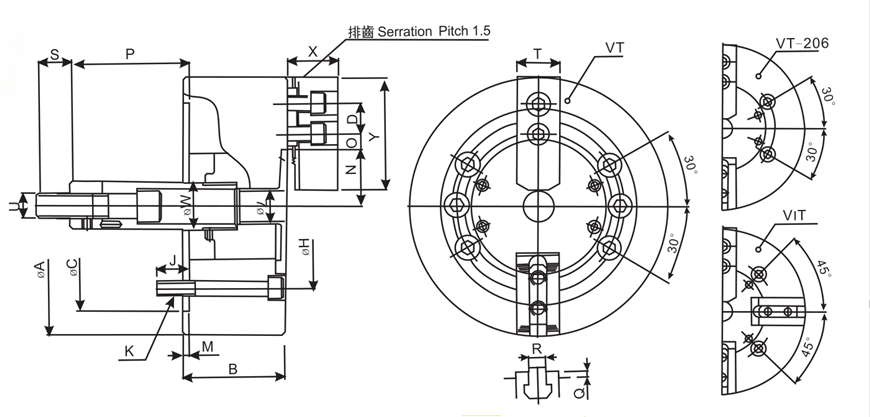

型式
尺寸 		A B C D H J K L M Nmax. Omax. Omin.
VT-206 165 74 140 20 104.78 14 4-M10x70 21 5 38.7 14.75 7.25
VT-208 210 85 170 25 133.35 20 6-M12x85 25 5 46.85 22.25 10.25
VT-210 254 89 220 30 171.45 18 6-M16x85 34 5 51.1 30.75 11.25
VT-212 304 106 220 30 171.45 24 6-M16x105 34 6 61 48.75 12.75
VIT-212 304 106 220 30 171.45 23 4-M16x105 34 6 61 48.75 12.75
VT-215 381 114 300 43 235 29 6-M20x115 – 6 77.5 50.25 23.25
VIT-218 450 114 300 43 235 29 4-M20x115 – 6 108 50.25 23.25


型式
尺寸 		Pmax. Pmin. Q R S T Umax. W X Y
VT-206 104.6 84.6 4 12 36 31 M16x2.0 34 39 73
VT-208 132 111 5 14 36 35 M20x2.5 38 41 95
VT-210 158 133 5 16 36 40 M20x2.5 45 46 110
VT-212 163 133 5 18 36 50 M20x2.5 50 54 130
VIT-212 163 133 5 18 36 50 M20x2.5 50 54 130
VT-215 104 69 2 25.5 55 50 M30x3.5 60 63 165
VIT-218 90 57 2 25.5 55 50 M30x3.5 60 63 165
