BS 6 jaw through hole power chuck

点击产品图片放大

在线询盘

品牌：NTH

卡盘多点夹持，针对薄壁管形，环形工件，可改善工件夹持过程中的变形问题。

More contact point clamping, it can improve the deformation issue during clamping process for thin wall pipe or ring like workpiece.

规格 Spec 型号 Model	楔心行程 Plunger stroke (mm)	爪行程直径 Jaw stroke (Dia) (mm)	最大夹持直径 Max clamping dia (mm)	最小夹持直径 Min clamping dia (mm)	容许油压缸推力 Max.D.B.Pull KN(kgf)
BS-206 A5	12	5.6	168	15	17.1(1750)
BS-208 A6	16	7.4	210	13	34.3(3500)
BS-210 A8	19	8.8	254	46	34.3(3500)
BS-212 A8	30	10.5	315	37	42.6(4380)

规格 Spec 型号 Model	最大夹持力 Max clamping force KN(kgf)	最高转速 Max RPM	惯性矩 I kg*m2	重量 Weight kg	适合油压缸 Matched cylinders	最大使用压力 Max.pressure Mpa(kgf/cm2)
BS-206 A5	35.8(3650)	6000	0.06	15	H-1246	2.0(20)
BS-208 A6	85.8(8750)	5000	0.19	25	H-1552	2.8(28)
BS-210 A8	85.8(8750)	4200	0.35	42	H-1875	2.1(21)
BS-212 A8	80.7(8241)	3300	0.95	66	H-2091	2.1(21)

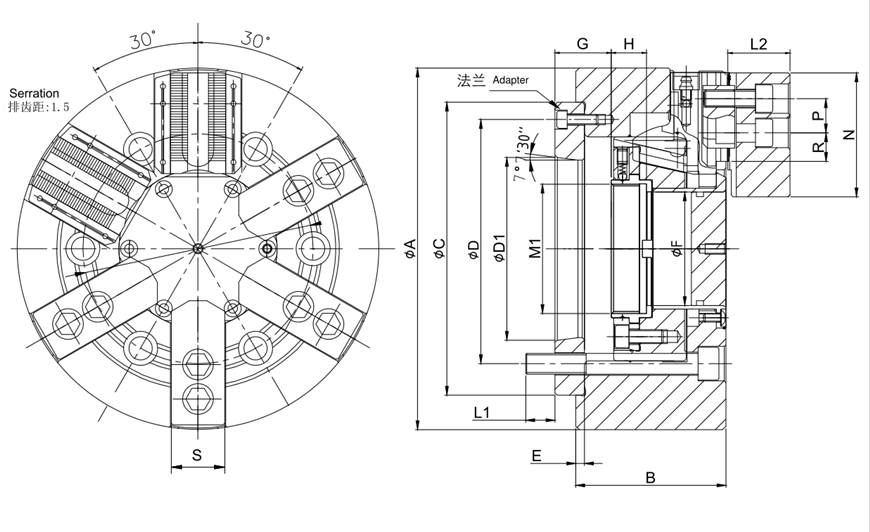

规格 Spec 型号 Model	A	B	C(H6)	D	D1	E	F	G max	G min
BS-206 A5	169	81	140	104.78	82.56	5	45	26	14
BS-208 A6	210	87	170	133.35	106.38	5.5	66	31.5	15.5
BS-210 A8	254	100	220	171.45	139.72	5.5	86	26.5	7.5
BS-212 A8	320	113	300	235	196.869	6	91	37	7

规格 Spec 型号 Model	H	L1	L2	M1	N	P	R max	R min	S
BS-206 A5	19	18	30	M55*2.0	62	14	19.8	7.8	25
BS-208 A6	20.5	17	36	M75*2.0	73	20	22.8	9.3	31
BS-210 A8	25	24.5	37	M95*2.0	95	25	29.8	14.8	35
BS-212 A8	28	22	42	M130*2.0	110	30	29.8	14.3	40

保留技术更改的权利,恕不另行通知 Subject to technology changes without prior information

非标需求可定做 Non-standard requirements can be made
