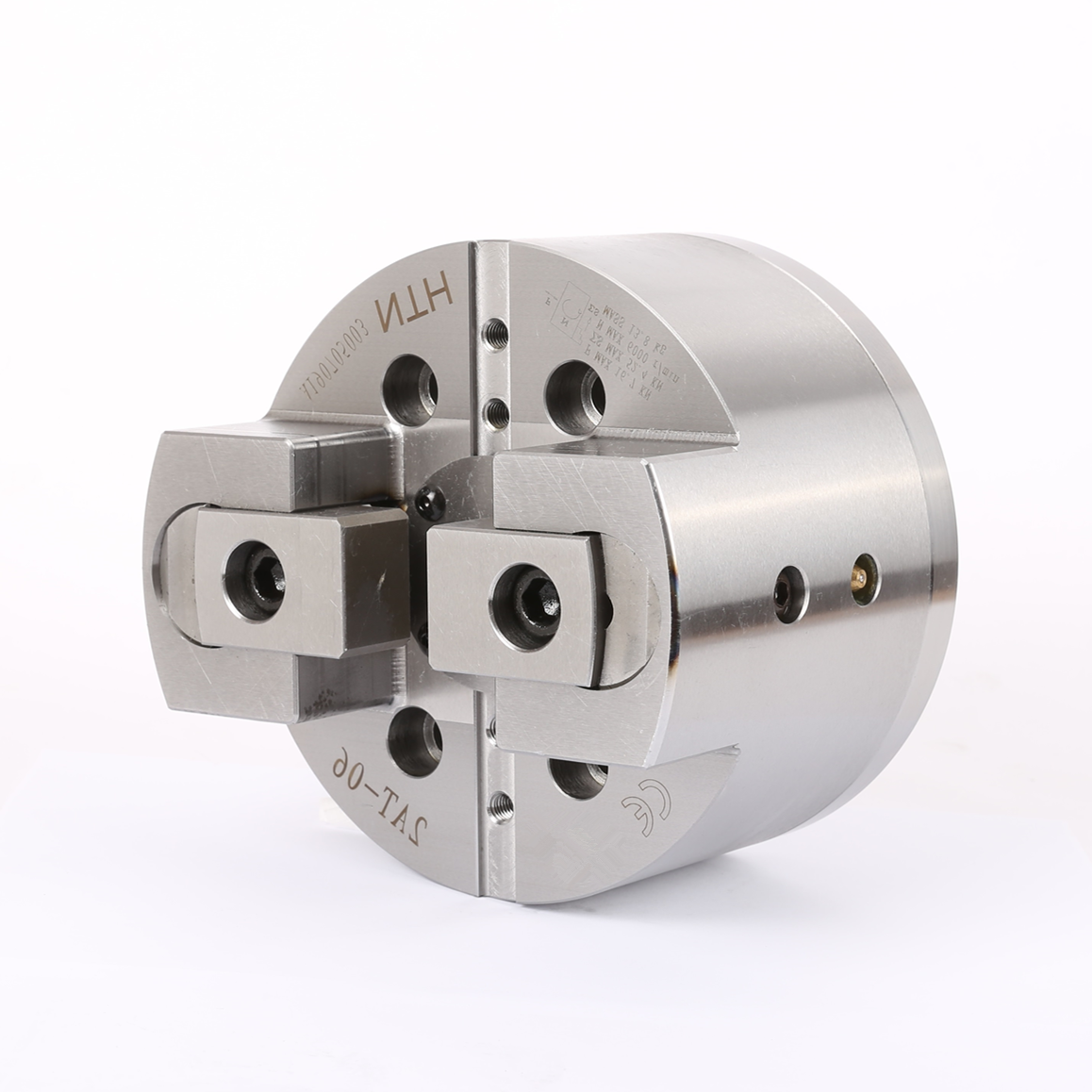

品牌/Brand：NTH
1. 可同时将工件作径向夹持与轴向后拉，使工件紧贴定位基准面不上浮。
2. 可配合气密检测，进行轴向位置确认，适合对长度的进行高精度加工。
3. 此夹头为圆柱滑动结构及高刚性硬化处理的本体，并经过轴孔精搪，确保高夹持精度与耐用度，适合使用于重切削的场合。
1.Radial clamp and axial pull down at the same time,keep the workpiece attachine close to the base surface of the chuck,Almost no workpiece uplifting displacement.
2. It can go with Air-tight pressure detect to inspect the axial position, it's suitable for high precision length machining work.
3. This chuck is Pin arbor pull-down mechanism, the chuck body is heat-treated and fine boring, the clamping precision and durableness is very good, it's suitable for heavy duty machining.
尺寸单位/Size Unit:mm
|
规格 Spec |
楔心行程 |
爪行程直径 |
最大夹持直径 |
最小夹持直径 |
容许油压缸推力 Max.D.B.Pull KN(kgf) |
|---|---|---|---|---|---|
|
2AT-05A4 |
10 |
5.2 |
48 |
16 |
8.1(830) |
|
2AT-06A5 |
15 |
7.8 |
60 |
22 |
16.7(1700) |
|
2AT-08A5 |
20 |
10.3 |
90 |
32 |
23.7(2420) |
|
2AT-08A6 |
20 |
10.3 |
90 |
32 |
23.7(2420) |
|
2AT-10A6 |
20 |
10.3 |
120 |
45 |
34.3(3500) |
|
2AT-10A8 |
20 |
10.3 |
120 |
45 |
34.3(3500) |
|
规格 Spec |
最大夹持力 |
最高转速 |
惯性矩 |
重量 |
适合油压缸 |
最大使用压力 |
|---|---|---|---|---|---|---|
|
2AT-05A4 |
25.0(2550) |
6000 |
0.02 |
7.1 |
SLA-75/S-80 |
2.3(23) |
|
2AT-06A5 |
52.4(5350) |
6000 |
0.05 |
13.8 |
SLA-100/S-100 |
2.4(24) |
|
2AT-08A5 |
74.5(7600) |
5000 |
0.14 |
25.9 |
SLA-100/S-100 |
3.4(34) |
|
2AT-08A6 |
74.5(7600) |
5000 |
0.14 |
24 |
SLA-100/S-100 |
3.4(34) |
|
2AT-10A6 |
107.8(11100) |
4000 |
0.36 |
50 |
SLA-125/S-125 |
3.2(32) |
|
2AT-10A8 |
107.8(11100) |
4000 |
0.36 |
48.5 |
SLA-125/S-125 |
3.2(32) |
|

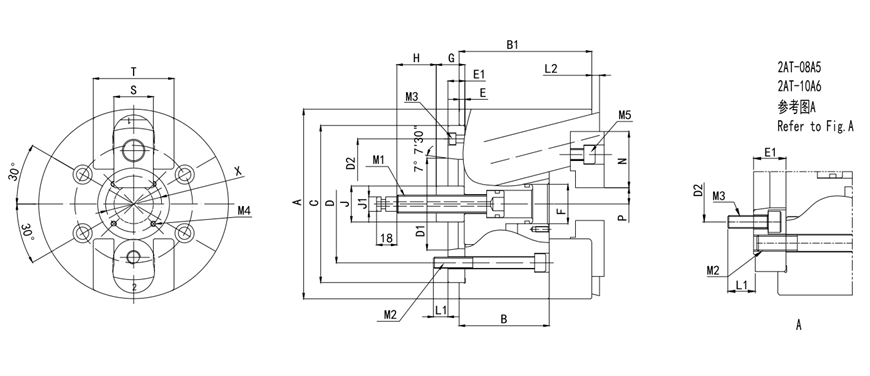

规格 Spec |
A |
B |
B1 |
C(H6) |
D |
D1 |
D2 |
E |
E1 |
F |
G max |
G min |
H |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
2AT-05A4 |
135 |
70 |
100 |
110 |
82.6 |
63.51 |
96 |
4 |
15 |
30 |
29 |
19 |
32 |
|
2AT-06A5 |
168 |
88 |
128 |
140 |
104.8 |
82.56 |
116 |
5 |
15 |
35 |
39 |
24 |
32 |
|
2AT-08A5 |
210 |
100 |
145 |
170 |
133.4 |
82.56 |
104.8 |
5 |
23 |
45 |
44 |
24 |
38 |
|
2AT-08A6 |
210 |
100 |
145 |
170 |
133.4 |
106.38 |
150 |
5 |
17 |
45 |
44 |
24 |
38 |
|
2AT-10A6 |
254 |
110 |
160 |
220 |
171.4 |
106.38 |
133.4 |
5 |
25 |
55 |
44 |
24 |
38 |
|
2AT-10A8 |
254 |
110 |
160 |
220 |
171.4 |
139.72 |
190 |
5 |
18 |
55 |
44 |
24 |
38 |
|
规格 Spec |
J1 |
L1 |
L2 min |
M1 |
M2 |
M3(Ad.) |
M4 |
M5 |
N |
P min |
S |
T |
X |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
2AT-05A4 |
11 |
13 |
±5 |
M14 |
4-M10 |
4-M6 |
4-M5 |
2-M10 |
45 |
8 |
28 |
60 |
40 |
|
2AT-06A5 |
13 |
16 |
±7.5 |
M16 |
4-M10 |
4-M6 |
4-M5 |
2-M12 |
50 |
10 |
35 |
72 |
50 |
|
2AT-08A5 |
17 |
18 |
±10 |
M20 |
4-M12 |
4-M10 |
4-M6 |
2-M12 |
63 |
12.5 |
40 |
85 |
60 |
|
2AT-08A6 |
17 |
18 |
±10 |
M20 |
4-M12 |
4-M6 |
4-M6 |
2-M12 |
63 |
12.5 |
40 |
85 |
60 |
|
2AT-10A6 |
17 |
20 |
±10 |
M20 |
4-M16 |
4-M12 |
4-M6 |
2-M14 |
74 |
15 |
50 |
100 |
70 |
|
2AT-10A8 |
17 |
20 |
±10 |
M20 |
4-M16 |
4-M8 |
4-M6 |
2-M14 |
74 |
15 |
50 |
100 |
70 |
