零点定位系统组装模式
ZERO POINT SYSTEMS
通过使用此新型零点定位系统,可以大优化工件的夹持与换装,缩短机台的交换时间,节约成本,提高效率!
Using this latest ZERO POINT SYSTEMS, it can optimize the clamping and changing process and shorten the exchanging time, to save the cost and improve the efficiency.
优点/Features
增加机台的实际的加工时间
缩短工件及夹具的更换时间
重复定位精度高
单一的接触界面可适用很多机台
定位和夹持同步实现
Increase the working time of the machine
Shorten the time of exchanging fixture
High precision of repeating position
The products suit for almost machines
Having both good positioning and clamping

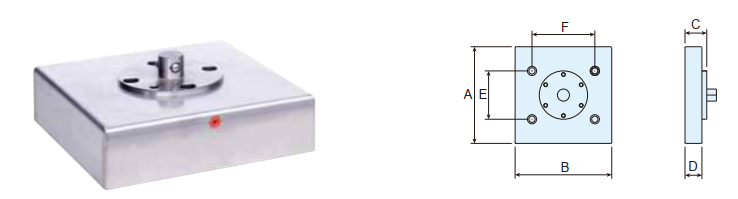

型号 Model |
A | B | C | D | E | F |
夹持力/Power KN |
拉紧力/Power KN |
净重/N.W. KG |
---|---|---|---|---|---|---|---|---|---|
ZPS-125-200-RH | 200 | 200 | 50 | 40 | 100 | 100 | 20 | 55 | 13 |
ZPS-125-200-RL | 200 | 200 | 50 | 40 | 100 | 100 | 17 | 55 | 13 |

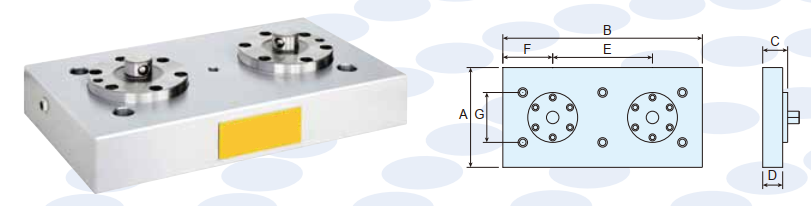

型号 Model |
A | B | C | D | E | F | G |
夹持力/Power KN |
拉紧力/Power KN |
净重/N.W. KG |
---|---|---|---|---|---|---|---|---|---|---|
ZPS-225-300-RH | 170 | 300 | 50 | 40 | 150 | 75 | 100 | 20 | 55 | 17 |
ZPS-225-400-RH | 200 | 400 | 50 | 40 | 250 | 75 | 100 | 20 | 55 | 20 |
ZPS-225-300-RL | 170 | 300 | 50 | 40 | 150 | 75 | 100 | 17 | 55 | 17 |
ZPS-225-400-RL | 200 | 400 | 50 | 40 | 250 | 75 | 100 | 17 | 55 | 20 |

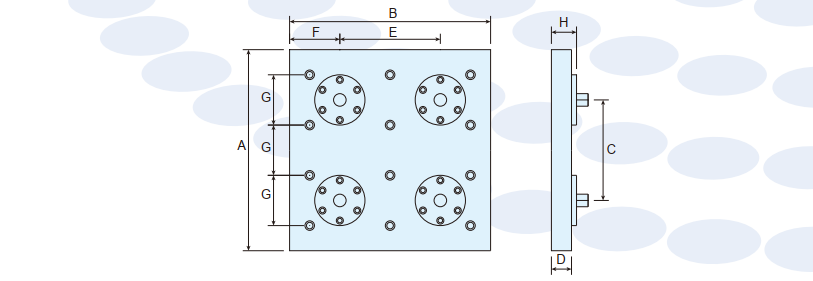

型号 Model |
A | B | C | D | E | F | G | H |
夹持力/Power KN |
拉紧力/Power KN |
净重/N.W. KG |
---|---|---|---|---|---|---|---|---|---|---|---|
ZPS-425-300-RH | 300 | 300 | 150 | 40 | 150 | 75 | 100 | 50 | 20 | 55 | 29 |
ZPS-425-400-RH | 400 | 400 | 200 | 40 | 250 | 75 | 100 | 50 | 20 | 55 | 50 |
ZPS-425-300-RL | 300 | 300 | 150 | 40 | 150 | 75 | 100 | 50 | 17 | 55 | 29 |
ZPS-425-400-RL | 400 | 400 | 200 | 40 | 250 | 75 | 100 | 50 | 17 | 55 | 50 |
备注/Remark:
RH:液压式/Hydraulic model
RL:气压式/Pneumatic model
型号 Model |
A | B | C | D | E | F | G | H | I | J |
净重/N.W. KG |
---|---|---|---|---|---|---|---|---|---|---|---|
VSP-100-ZPS |
100 |
310 | 435 | 95 | 45 | 70 | 150 | 23 | 100 | 140 | 26 |
VSP-130-ZPS | 130 | 410 | 535 | 100 | 50 | 80 | 250 | 23 | 110 | 230 | 45 |
型号 Model |
A | B | C | D | E | F | G | H | J |
净重/N.W. KG |
---|---|---|---|---|---|---|---|---|---|---|
VSC-100-5XC-ZPS |
100 |
310 | 340 | 95 | 90 | 85 | 150 | 23 | 30-100 | 37 |
VSP-130-ZPS | 130 | 410 | 510 | 100 | 100 | 90 | 250 | 23 | 30-220 |
45 |
型号 Model |
A | B | C | D |
净重/N.W. KG |
---|---|---|---|---|---|
ZPS-425-300-P | 300 | 300 | 150 | 30 | 23 |
ZPS-425-400-P | 400 | 400 | 250 | 35 |
46 |
ZPS-225-300-P |
170 | 300 | 150 | 30 | 13 |
ZPS-225-300-P |
200 | 400 | 250 | 30 | 20 |
