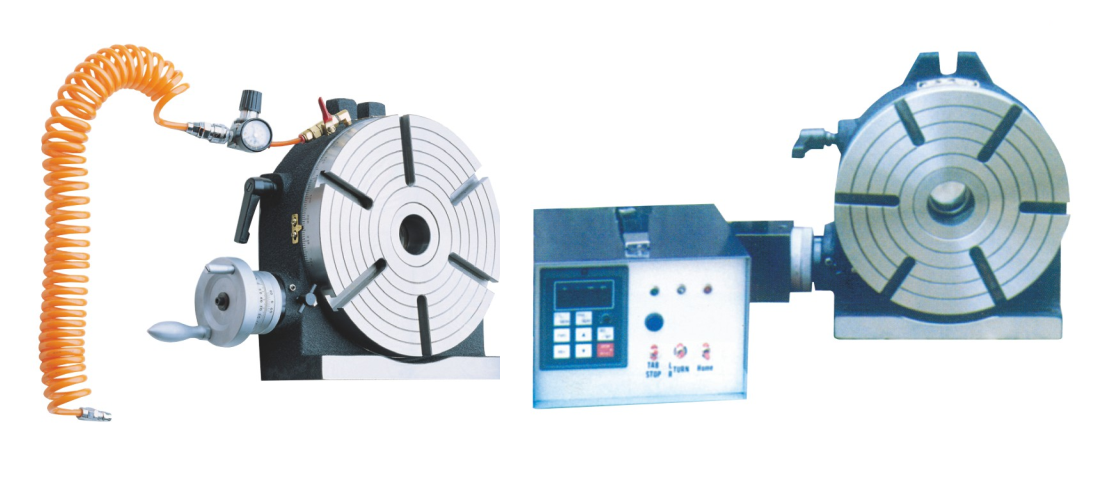

特点：
1.本系列产品可加装空压系统，依载重调整转盘即可轻轻操作旋转“单柄两段式锁紧装置，第一段可供圆弧加工调整转盘松紧度，以控制加工时的震动。第二段锁紧重切削不震动。
2.可搭配尾座、蜂窝板使用，尾座、蜂巢板为特别附件，齿轮比为90:1，蜂巢板以CNC机械分割而成，分度准确，2-1000之分割数，均可切出。
FEATURES:
1.The machine is supported by multiple-point force and sturdy.It can overcome the downward twisting force when vertical working disc holds heavy thing.
2.A dopt single-handle and two-stage design for fastening ,adjust loose and tightess of rotary disc,and control the vibration during processing.The second-stage fastening can provide non-vibrating condition during cut-off.
3.Main shaft adopt two-stage design,enlarge fore internal cavity.(we can enlarge internal cavities if necessary).After section internal cavity can help to fasten the depth control of processing products.
|
项次 Item |
检查项目 Inspection |
允许公差 Tolerance mm |
|---|---|---|
| 1 |
回转盘盘面平面度 Plainity of rotary disc’s plain surface |
0.015 |
| 2 |
盘平面与底座的平行度 Parallelity of rotary disc’s plain surface and pedestal |
0.02 |
| 3 |
盘平面与垂直基部的垂直度 Verticality between plain surface during rotation |
0.02 |
| 4 |
回转中，盘面的平面度 Plainity of plain surface during rotation |
0.015 |
| 5 |
回转牌面中心孔同心度 Concentricity of plain surface’s center opening |
0.02 |
| 6 |
分割精度 Cut-off precision |
4.5" |
| 型号 | A | B | C | D | E | F | G | a | b | 重量G.W |
|---|---|---|---|---|---|---|---|---|---|---|
| HV-200 | 280 | 200 | 150 | 215 | 50(MT4) | 200 | 120 | 16 | 12 | 33kg |
| HV-250 | 310 | 250 | 155 | 217 | 50(MT4) | 250 | 120 | 16 | 12 | 43kg |
| HV-300 | 365 | 300 | 180 | 252 | 50(MT4) | 300 | 120 | 16 | 12 | 57kg |
