品牌/Brand:NTH
三爪楔形中实长行程夹头
三爪楔形中实动力夹头,超长行程。
滑动面均硬化处理,精密研磨并直接润滑
高钢性、高精度、高转速
It‵s a wedge-hook type 3 jaw close center power chuck, and extra long jaw stroke.
Matching surfaces of all parts are hardened, ground and lubricated directly.
Construction of high rigidity and high clamping accuracy and high rotary speed.
尺寸单位/Size unit: mm
规格
Spec 型号 Model |
楔心行程 Plunger stroke mm |
爪行程直径 Jaw stroke Dia. mm |
最大夹持直径 Max chucking Dia. mm |
最小夹持直径 Min chucking Dia. mm |
容许油压缸推力 Max.D.B.Pull kgf |
---|---|---|---|---|---|
3LT-05 | 15 | 10.9 | 135 | 14 | 9.0(1000) |
3LT-06 | 20 | 14.5 | 165 | 14 | 21.6(2200) |
3LT-08 | 23 | 16.7 | 210 | 17 | 29.4(3000) |
3LT-10 | 27 | 19.6 | 254 | 22 | 39.2(4000) |
3LT-12 | 30 | 21.8 | 304 | 26 | 54(5500) |
规格
Spec 型号 Model |
最大夹持力 Max clamping force KN(kgf) |
最高转速 Max RPM |
惯性矩 I kg*m2 |
重量 Weight kg |
适合油压缸 Matched cylinders |
最大使用压力 Max Pressure Mpa(kgf) |
---|---|---|---|---|---|---|
3LT-05 | 16.4(1670) | 4500 | 0.02 | 6 | SNK-75 | 2.7(27) |
3LT-06 | 36(3680) | 4000 | 0.04 | 12.2 | SNK-100 | 3.0(30) |
3LT-08 | 54.9(5600) | 3500 | 0.13 | 23 | SNK-125 | 2.9(29) |
3LT-10 | 74(7550) | 3000 | 0.3 | 34.3 | SNK-150 | 2.8(28) |
3LT-12 | 99(10100) | 2500 | 0.71 | 59.4 | SNK-150 | 3.6(36) |

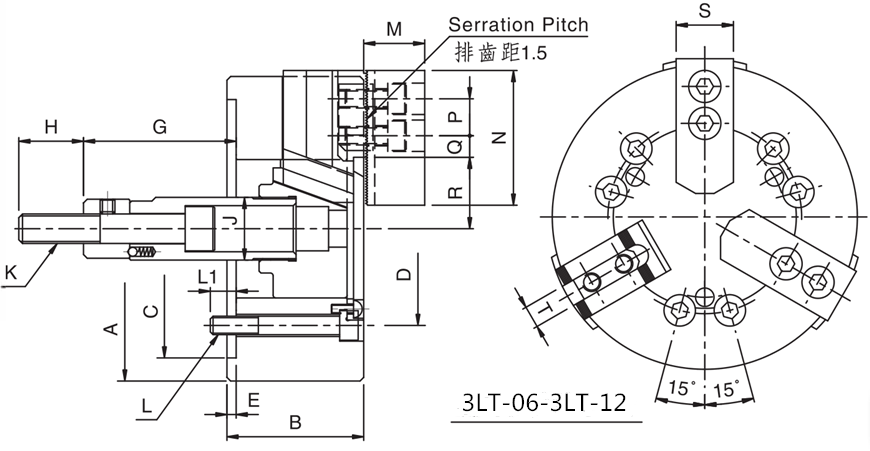

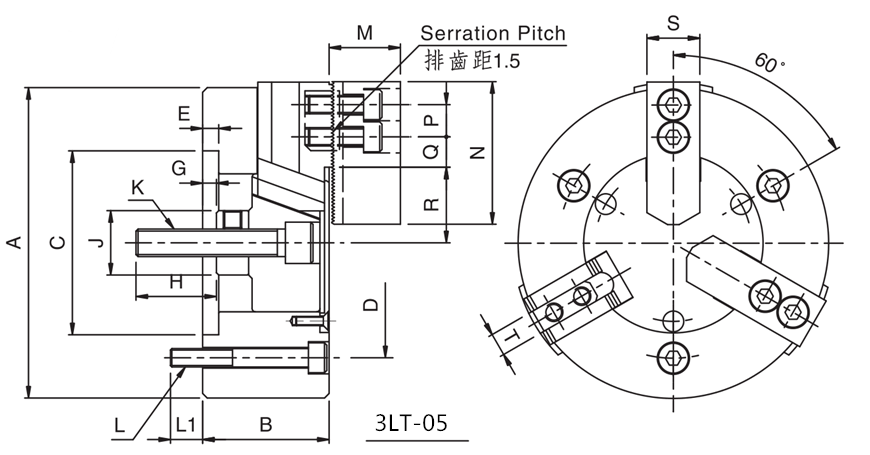

规格
Spec 型号 Model |
A | B | C(H6) | D | E | Gmax | Gmin | H | J |
---|---|---|---|---|---|---|---|---|---|
3LT-05 | 135 | 55 | 80 | 100 | 7 | 6 | -9 | 35 | 28 |
3LT-06 | 165 | 74 | 140 | 104.8 | 5 | 101.5 | 81.5 | 36 | 34 |
3LT-08 | 210 | 85 | 170 | 133.4 | 5 | 129 | 106 | 36 | 38 |
3LT-10 | 254 | 89 | 220 | 171.4 | 5 | 160 | 133 | 36 | 45 |
3LT-12 | 304 | 106 | 220 | 171.4 | 6 | 70 | 40 | 46 | 50 |
规格
Spec 型号 Model |
K | L | L1 | M | N | P | Q max | Q min | R max | R min | S | T |
---|---|---|---|---|---|---|---|---|---|---|---|---|
3LT-05 | M12×1.75 | 3-M8 | 14 | 31 | 62 | 14 | 17 | 5.5 | 32.9 | 27.45 | 25 | 10 |
3LT-06 | M16×2 | 6-M10 | 14 | 37 | 73 | 20 | 17.6 | 7 | 38.7 | 31.4 | 31 | 12 |
3LT-08 | M20×2.5 | 6-M12 | 20 | 38 | 95 | 25 | 22.8 | 8.8 | 47.5 | 39.1 | 35 | 14 |
3LT-10 | M20×2.5 | 6-M16 | 18 | 43 | 110 | 30 | 33 | 12.8 | 53.9 | 44.1 | 40 | 16 |
3LT-12 | M24×3 | 6-M16 | 18 | 51 | 130 | 30 | 47.8 | 13.3 | 62.5 | 51.6 | 50 | 18 |
