品牌/Brand：NTH
此夹头可使用内涨或外夹两种配置
夹头本体为热处理钢一体成型适用于：NC车床、普车、研磨机、分度盘、第4轴、第5轴。
Applicable to CNC/lathe/grinder/rotary table/the 4th axis/the 5th axis.
The collet has two types of inside expansion and outside clamping.
No loading on bear,So high rotary speed,lower temperature,long working service time.
Safety designation,when the air pressure is interrupted,the chuck still be clamping status.
It could be front mounting,So the adapter can be compacted.
The collet clamping type is pushing forward,So the workpiece length can be controlled.
The collet chuck's body accuracy is with in 0.01mm.
单位/Unit:mm
|
型号/Model
规格/Spec
|
活塞行程
Piston Stroke mm
|
最大扭力
Max.Torque N.M
|
空压压力
Air Pressure
Kgf/cm2
|
最高转速
Max.RPM
|
适配筒夹
Collet type
|
最大夹持外径
Max.Clamping
Dia.
|
重量
Weight
Kgs
|
|---|---|---|---|---|---|---|---|
| JAB-15 | 4 | 3 | 3--8 | 4000 | YB-15 | 15 | 3.2 |
| JAB-25 | 4 | 3 | 3--8 | 4000 | YB-25(5C) | 25 | 9.5 |
| JAB-40 | 4 | 4.5 | 3--8 | 4000 | 16C | 40 | 13.5 |
| JAB-60 | 4 | 7.8 | 3--8 | 3000 | CC20 | 60 | 20.35 |
| JAB-80 | 4 | 35 | 3--8 | 1500 | 193E | 80 | 32 |
|
型号/Model
规格/Spec
|

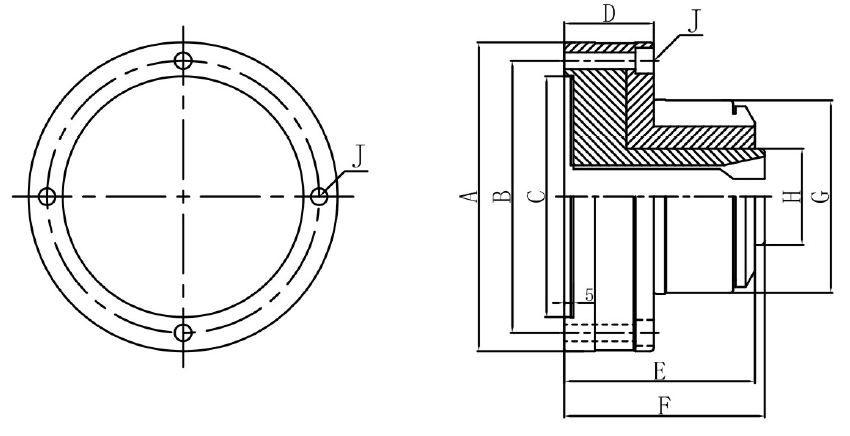

A | B | C | D | E | F | G | H | J |
|---|---|---|---|---|---|---|---|---|---|
| JAB-15 | 100 | 84 | 70 | 40 | 82 | 85 | 71 | 30 | 4*M6 |
| JAB-25 | 167 | 147 | 130 | 48 | 103 | 108 | 104 | 52 | 4*M8 |
| JAB-40 | 187 | 168 | 150 | 50 | 118 | 122 | 133 | 72 | 4*M8 |
| JAB-60 | 220 | 203 | 170 | 55 | 125 | 130 | 168 | 100 | 4*M8 |
| JAB-80 | 247 | 226 | 200 | 69 | 144.25 | 153 | 200 | 145 | 6*M10 |
The clamping torque is come by the testing of using 6kgf/cm2 to clamp the dia.20mm round bar
保留技术更改的权利,恕不另行通知 Subject to technology changes without prior information
非标需求可定做 Non-standard requirements can be made
