品牌：OMATEI
选型指导：
1，所用卡盘的品牌及型号
2，工件尺寸及需要夹持的高度
产品优势：
1，标准软爪材质为优质45#钢，强度好，可硬化。
2，精密齿距紧密贴合卡盘基爪，降低磨损。
3，可用于NTH及所有其他品牌相关型号的卡盘。
4，客制化非标卡爪可设计、定做、OEM代工。
Brand:OMATEI
Selection Guidance
1, Chuck brand and model name
2, Workpiece size and the gripping height
Advantage
1, For standard soft jaws, the material is high quality 45# steel, stronger and hardenable.
2, Fine serration pitch can tight fit with chuck master jaws, lower abrasion.
3, Applicable onto the related chuck models of SMW/Kitagawa/Soul/Howa/Samchully/Auto-strong/Tonfou/Chandox/Autogrip/NTH and so on well-known brand.
4, Customized and non-standard jaws and be designed and OEM.

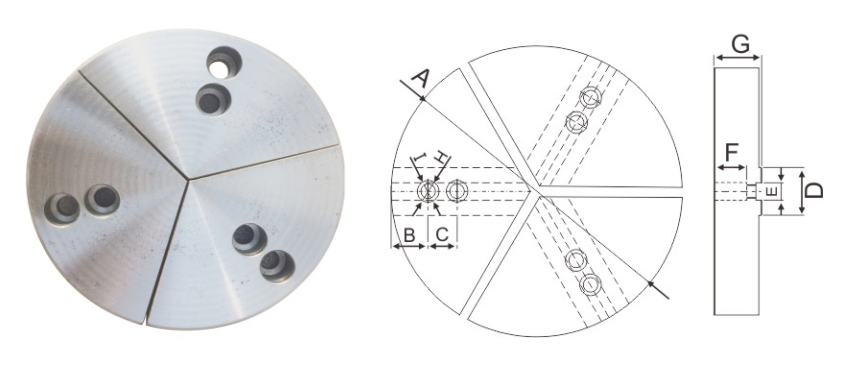

齿距：1.5mmx60° Serration Pitch:1.5mmx60° 单位/UNIT : mm
|
型号 |
A | B | C | D | E | F | G | H | I |
重量 KG |
|---|---|---|---|---|---|---|---|---|---|---|
| PJ-05 | 130 | 10 | 14 | 25 | 10 | 16 | 30 | 14 | 9 | 3.6 |
| PJ-06 | 160 | 15 | 20 | 31 | 12 | 21 | 36 | 18 | 11 | 4.9 |
| PJ-08 | 200 | 24 | 25 | 35 | 14 | 22 | 37 | 20 | 13 | 10.6 |
| PJ-10 | 240 | 25 | 30 | 42 | 16 | 27 | 42 | 20 | 13 | 13.6 |
| PJ-12 | 290 | 35 | 30 | 50 | 21/18 | 34 | 50 | 26 | 18 | 23.8 |
| PJ-15 | 370 | 37 | 43 | 62 | 22/25.5 | 44 | 62 | 32 | 22 | 45.8 |
*非标可定做 Customized spec can be made.
可选齿距：3.0*60°，Other option of serration pitch: 3.0*60°
保留技术更改的权利：Subject to technical changes
