品牌：OMATEI
选型指导：
1，所用卡盘的品牌及型号
2，工件尺寸及需要夹持的高度
产品优势：
1，标准软爪材质为优质45#钢，强度好，可硬化。
2，精密齿距紧密贴合卡盘基爪，降低磨损。
3，可用于NTH及所有其他品牌相关型号的卡盘。
4，客制化非标卡爪可设计、定做、OEM代工。
Brand:OMATEI
Selection Guidance
1, Chuck brand and model name
2, Workpiece size and the gripping height
Advantage
1, For standard soft jaws, the material is high quality 45# steel, stronger and hardenable.
2, Fine serration pitch can tight fit with chuck master jaws, lower abrasion.
3, Applicable onto the related chuck models of SMW/Kitagawa/Soul/Howa/Samchully/Auto-strong/Tonfou/Chandox/Autogrip/NTH and so on well-known brand.
4, Customized and non-standard jaws and be designed and OEM.
|

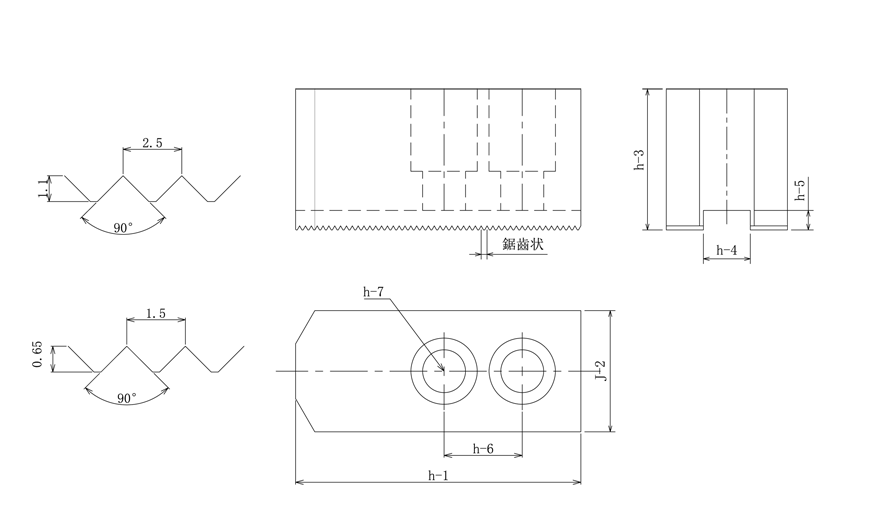

规格/尺寸 SPEC/SIZE |
长 Length h-1 |
宽 Width h-2 |
高 Height h-3 |
键槽宽 Slot width h-4 |
键槽深 Slot depth h-5 |
中心孔距 Hole center distance h-6 |
螺丝 Screw h-7 |
齿距装饰距 Serration pitch |
|---|---|---|---|---|---|---|---|---|
|
CH-06(160) |
62 |
35 |
38 |
11 |
4.5 |
20 |
M8 |
1.5×90° |
|
CH-08(200) |
80 |
40 |
45 |
13 |
4.5 |
24 |
M12 |
1.5×90° |
|
CH-10(250) |
100 |
45 |
52 |
15 |
4.5 |
28 |
M 12 |
1.5×90° |
|
CH-12(320) |
115 |
50 |
62 |
18 |
4.5 |
32 |
M 16 |
2.5×90° |
|
CH-15(400) |
140 |
50 |
75 |
20 |
6 |
45 |
M 16 |
2.5×90° |
|
CH-20(500) |
160 |
55 |
85 |
22 |
6 |
50 |
M 16 |
2.5×90° |
|
CH-24(630) |
190 |
60 |
100 |
26 |
6 |
55 |
M 20 |
2.5×90° |
