品牌：NTH
铣床立式卡盘的特点：
1.把手与盘面成30度角，操作更为便利。
2. 超薄设计，为加工预留更大的空间。
3.外径为凸缘设计，开有U型孔，使用螺栓即可将卡盘固定在铣床工作台面上。
4. 分离爪式结构，可适用硬爪或软爪。
MILLING CHUCK ADVANTAGES
1. The handle designed with an angle of 30 degrees is much convenient for operations.
2. The "super thin thickness" designment of the chucks increases the "allowable distance" of machining of operations.
3. Chuck flange makes the loading and unloading operations simpler and more converient.
4. Hard jaws and soft jaws can be used alternatively.

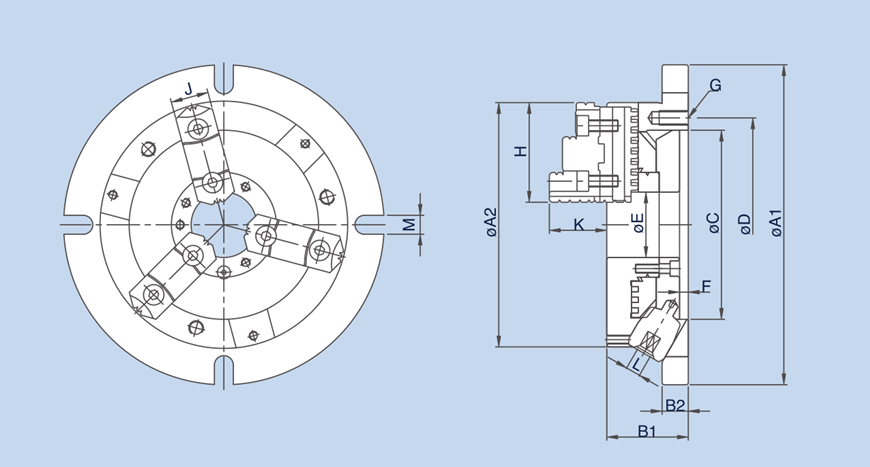

尺寸单位/Size Unit:mm
|
型式/规格 |
外径夹持范围 |
内径夹持范围 |
净重 |
A1 |
A2 |
B1 |
B2 |
|---|---|---|---|---|---|---|---|
|
FCK-06 |
Ø8-Ø160 |
Ø48-Ø150 |
10.6 |
220 |
170 |
58 |
18 |
|
FCK-08 |
Ø11-Ø200 |
Ø62-Ø190 |
18.1 |
270 |
210 |
65 |
20 |
|
FCK-10 |
Ø12-Ø250 |
Ø72-Ø240 |
27.9 |
315 |
255 |
73 |
20 |
|
FCK-12 |
Ø15-Ø300 |
Ø86-Ø290 |
42.9 |
370 |
305 |
80 |
22 |
|
型式/规格 |
C |
D |
E |
F |
G |
H |
J |
K |
L |
M |
|---|---|---|---|---|---|---|---|---|---|---|
|
FCK-06 |
130 |
147 |
45 |
6 |
3-M10x1.5P |
67 |
25 |
40.5 |
10 |
13 |
|
FCK-08 |
155 |
172 |
60 |
6 |
3-M10x1.5P |
80 |
30 |
42 |
11 |
13 |
|
FCK-10 |
190 |
210 |
80 |
6 |
3-M12x1.75P |
92 |
36 |
54.5 |
12 |
16 |
|
FCK-12 |
250 |
285 |
105 |
5 |
3-M12x1.75P |
110 |
42 |
56 |
14 |
18 |
保留技术更改的权利,恕不另行通知 Subject to technology changes without prior information
非标需求可定做 Non-standard requirements can be made
