品牌/Brand：NTH
注气型回转油压缸
高转速注气型回转油压缸，可通过油压缸后端供应压缩空气。
安装时前后锁通用。
使用压缩空气时，需搭配油雾器
ROTARY HYDRAULIC CYLINDER WITH AIR CONNECTION AND SAFETY DEVICE
High rotary speed with air connection, Compressed air can be fed from the cylinder back parts.
It can be mounted from front or back.
During air feeding, please use oil lubricator.
|
规格 Spec 型号 Model |
活塞面积 Piston area cm2 押侧Extend |
活塞面积 Piston area cm2 拉侧Retract |
活塞行程 Piston stroke mm |
最高转速 Max RPM |
|---|---|---|---|---|
| SLAN-75 | 42.6 | 37.1 | 15 | 6000 |
| SLAN-100 | 77 | 71.5 | 20 | 6000 |
| SLAN-125 | 121.2 | 113.1 | 25 | 6000 |
| SLAN-150 | 175.2 | 160.8 | 30 | 5500 |
| SLAN-200 | 312.5 | 290.4 | 35 | 5500 |
|
规格 Spec 型号 Model |
最大使用压力 Max.Operating Pressure Mpa(kgf/cm2) |
注水部最高使用压力 coolant connection Max.pressure Mpa(kgf/cm2) |
惯性矩 I kg*m2 |
重量 Weight kg |
|---|---|---|---|---|
| SLAN-75 | 4.0（40） | 0.8（8） | 0.01 | 3 |
| SLAN-100 | 4.0（40） | 0.8（8） | 0.04 | 4.5 |
| SLAN-125 | 4.0（40） | 0.8（8） | 0.06 | 7 |
| SLAN-150 | 4.0（40） | 0.8（8） | 0.1 | 9.6 |
| SLAN-200 | 4.0（40） | 0.8（8） | 0.29 | 15.5 |
|

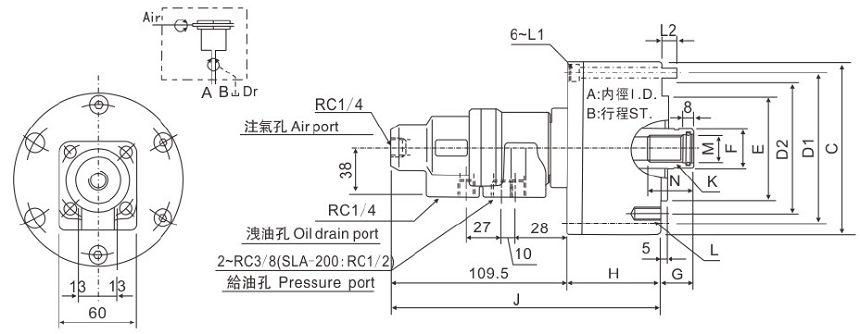

规格 Spec 型号 Model |
A | B | C | D1 | D2 | E H7 | F | G Max | G Min | H | J | K | L | L1 | L2 | M H8 | N |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SLAN-75 | 75 | 15 | 107 | 90 | 90 | 65 | 30 | 45 | 30 | 57 | 166 | M20×2.5 | 6~M8×16 | M8×60 | 12 | 21 | 35 |
| SLAN-100 | 100 | 20 | 132 | 115 | 100 | 80 | 30 | 45 | 25 | 72 | 181 | M20×2.5 | 6~M10×20 | M8×75 | 12 | 21 | 35 |
| SLAN-125 | 125 | 25 | 160 | 140 | 130 | 110 | 35 | 50 | 25 | 82 | 191 | M24×3.0 | 6~M12×20 | M8×85 | 12 | 25 | 45 |
| SLAN-150 | 150 | 30 | 190 | 170 | 130 | 110 | 45 | 55 | 25 | 95 | 204 | M30×3.5 | 12~M12×24 | M10×100 | 16 | 31 | 45 |
| SLAN-200 | 200 | 35 | 245 | 220 | 145 | 120 | 55 | 70 | 35 | 115 | 225 | M36×4.0 | 12~M16×30 | M10×125 | 21 | 37 | 60 |
保留技术更改的权利,恕不另行通知 Subject to technology changes without prior information
非标需求可定做 Non-standard requirements can be made
