品牌/Brand：NTH
回转油压缸体型短，重量轻，转速高。
安装时前后锁通用。
泄油孔油管必须单独接回油压槽，以免产生背压。
The rotary cylinder is the type of short form, light weight and high rotating speed.
it can be mounted from front or back.
The drain port should be independently connected to oil tank to avoid back pressure.
尺寸单位/Size unit: mm
|
规格
Spec 型号 Model |
活塞面积 Piston area cm2 押侧Extend |
活塞面积 Piston area cm2 拉侧Retract |
活塞行程 Piston stroke mm |
最高转速 Max RPM |
最大使用压力 Max.Operating Pressure Mpa(kgf/cm2) |
惯性矩 I kg*m2 |
重量 Weight kg |
|---|---|---|---|---|---|---|---|
| SNK-75 | 44.2 | 37.1 | 15 | 6000 | 4.0(40) | 0.01 | 2.8 |
| SNK-100 | 78.5 | 71.5 | 20 | 6000 | 4.0(40) | 0.03 | 4.3 |
| SNK-125 | 122.7 | 113.1 | 25 | 5500 | 4.0(40) | 0.05 | 6.8 |
| SNK-150 | 176.7 | 160.8 | 30 | 5500 | 4.0(40) | 0.09 | 9.4 |
| SNK-200 | 314.1 | 290.4 | 35 | 5500 | 4.0(40) | 0.28 | 15.3 |
|

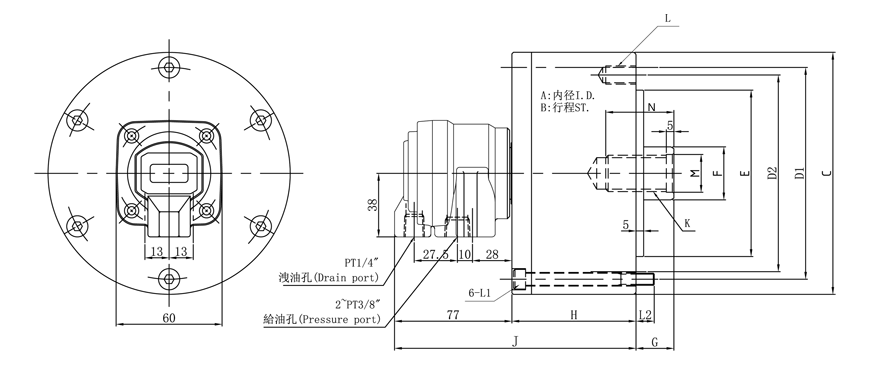

规格
Spec 型号 Model |
A | B | C | D1 | D2 | E H7 | F | G Max | G Min | H | J | K | L | L1 | L2 | M | N | P |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SNK-75 | 75 | 15 | 107 | 90 | 90 | 65 | 30 | 45 | 30 | 57 | 134 | M20×2.5 | 6~M8×16 | M8×60 | 12 | 21 | 35 | 28 |
| SNK-100 | 100 | 20 | 132 | 115 | 100 | 80 | 30 | 45 | 25 | 72 | 149 | M20×2.5 | 6~M10×20 | M8×75 | 12 | 21 | 35 | 26 |
| SNK-125 | 125 | 25 | 160 | 140 | 130 | 110 | 35 | 50 | 25 | 82 | 159 | M24×3.0 | 6~M12×20 | M8×85 | 12 | 25 | 45 | 26 |
| SNK-150 | 150 | 30 | 190 | 170 | 130 | 110 | 45 | 55 | 25 | 95 | 172 | M30×3.5 | 12~M12×24 | M10×100 | 16 | 31 | 45 | 26 |
| SNK-200 | 200 | 35 | 245 | 220 | 145 | 120 | 55 | 70 | 35 | 115 | 192 | M36×4.0 | 12~M16×30 | M10×125 | 21 | 37 | 60 | 60 |
